欢迎您来到徐州金诺迪环保工程有限公司官方网站！
0516-85862678
树脂及玻璃鳞片的选择
1、环氧树脂的选择
要求环氧树脂有良好的附着力、柔韧性和耐磨性，能制成高固体分涂料，选用分子量低的环氧树脂。
2、玻璃鳞片的选取

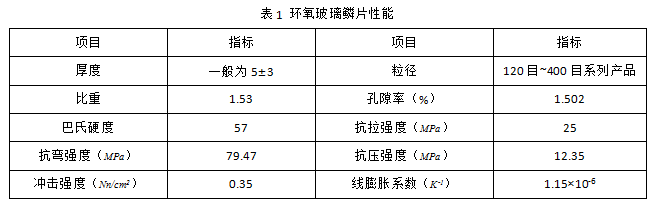

常用于做鳞片的玻璃为耐酸性好的中碱玻璃，即化学玻璃，简称C玻璃。玻璃鳞片粒径的选择，不仅影响涂层的性能，而且影响涂层的施工性能，涂层的水蒸汽透过率随玻璃鳞片片径的增大而降低，即玻璃鳞片的径厚比越大，涂层的耐水性就越好。一般厚度为2～8μm，片晶长度为100～300μm。玻璃鳞片的片径纵横越大，涂层的抗渗透性能越强。玻璃鳞片用量有一个范围：5%～40%。当涂料中的玻璃鳞片质量比<30%时，涂料的抗渗透性能随鳞片含量的增加而增加；为30%时，抗渗透性较强，当质量分数>35%时，涂层的抗渗透性随鳞片含量的增加而降低。过量的鳞片会造成涂层中鳞片的无序堆积，使涂层内部形成空隙、气孔等缺陷，影响涂层的致密性；若玻璃鳞片的用量不足，鳞片之间难以形成搭桥、重叠排列，则涂料的抗渗性会降低。所以，若玻璃鳞片的加入方式不当，表面处理方式或偶联剂选择不当，反而会降低涂料或涂层的性能。玻璃鳞片在涂料中的含量一般在20％～40％较好，高于40％易产生沉淀结块，涂层气泡率增加，施工困难，耐蚀性反而下降。表1为180目玻璃鳞片的性能，用量为30%～35%。
防腐层结构及涂层物理力学性能

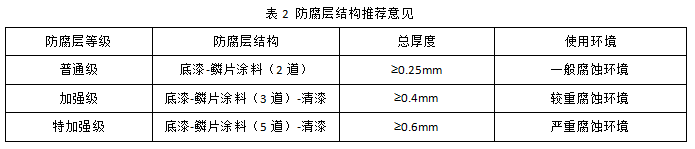

1、一般来说，防腐层结构由设计部门或用户确定，推荐意见见表2。

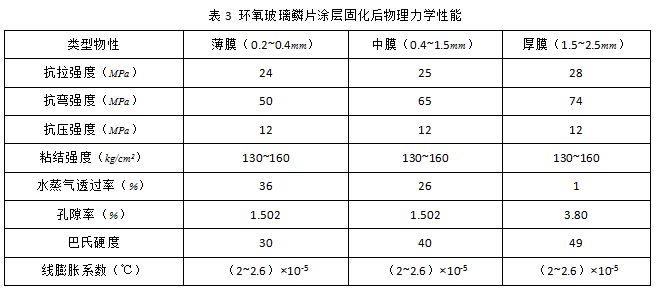

2、环氧玻璃鳞片涂层固化后的物理力学性能见表3。
特点用途
玻璃鳞片是生产重防腐涂料、珠光颜料和塑料制品不可缺少的重要原材料。应用于防腐领域，可明显提高涂料的防腐性能，延长物件使用寿命；用来制造珠光颜料、玻璃鳞片珠光颜料的光泽度远远优于天然云母、人工合成云母制作的珠光颜料，并兼有防腐、防紫外线照射的功能；用于塑料领域，可增加塑料制品的强度，防止热塑性塑料制成的准确部件的热变形，提高其空间稳定性。
1、玻璃鳞片能阻止水蒸气和化学溶剂对基底物质的侵蚀。衬底或涂层耐化学性的程度随所选用的玻璃原材料不同而变化，由C-玻璃组成的玻璃鳞片具有优良的抗化学耐用性。
2、由于有相对于钢铁、水泥等基底物质较大的伸展系数，所以在热冲击的情况下树脂层容易裂解和脱落，而玻璃鳞片能提成一种热稳定层，因而能防止衬底的裂解和剥落。
3、耐温性能好。玻璃鳞片衬里的耐热性比同类树脂涂层可提高20-40℃，因此常用于石油输油管道、热水管线、耐热化工装置等。
4、热胀系数小。
5、含有玻璃鳞片的涂层比不含玻璃鳞片的环氧或聚酯树脂层硬的多，因此有较高的抗表面磨损性能。
6、可以与各种树脂组成防腐涂料。
|
上一条：施工注意：玻璃鳞片胶泥（涂料）
下一条：环氧地坪质量缺陷之鼓包 |
返回列表 |
地址： 江苏省徐州市泉山区盛景国际18楼1818室
电话：0516-85862678
传真：0516-85862367
网址： xxjndhbsb.com
邮编：221002
邮箱：xzjndhb@163.com
Copyright © 2017 All Rights Reserved
版权所有 ：徐州金诺迪环保工程有限公司
皖ICP备19011610号-1
苏公网安备 32031102001437号
